Zookeeper 从入门到入土⑩：相关源码阅读

Posted on In Views: Disqus: Reading time ≈ 5 mins.

1. 搭建

版本：3.7

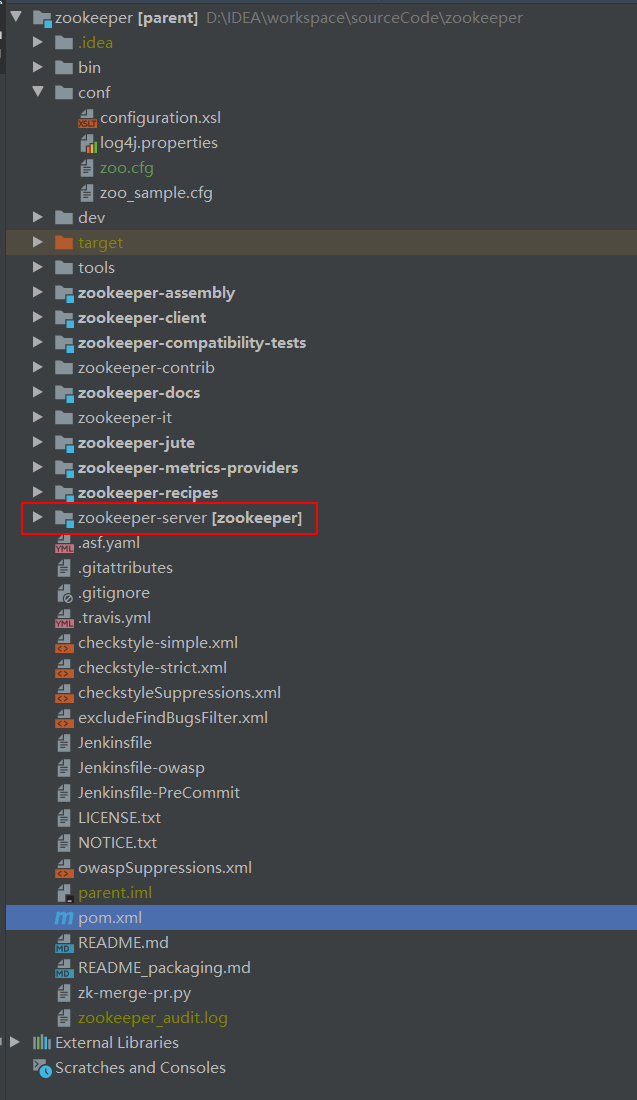

github clone 下来之后用 IDEA 打开，maven clean install

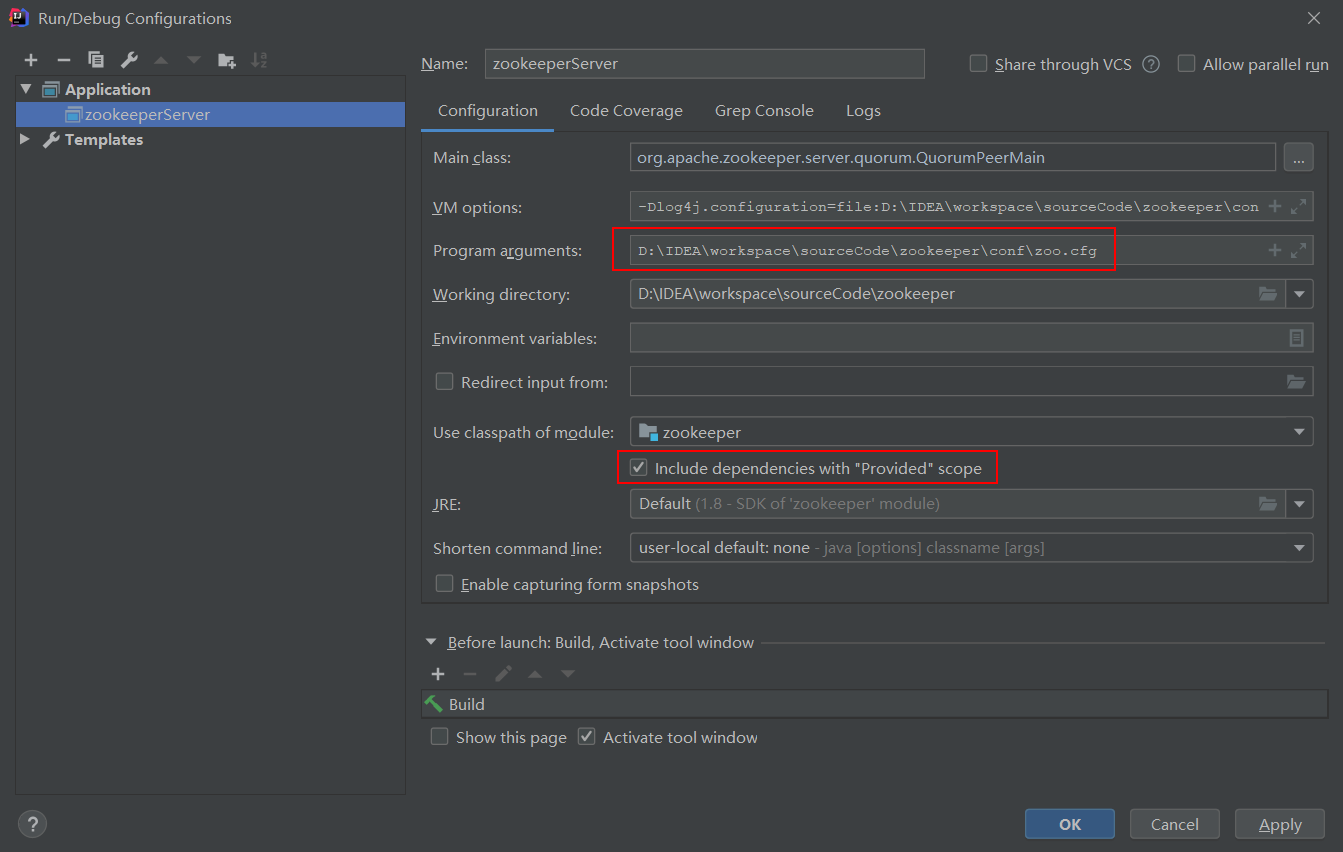

服务端 debug 配置：

客户端 debug 配置

2. Server 启动流程

QuorumPeerMain#initializeAndRun 启动类：

  1. 解析配置文件： QuorumPeerConfig#parse。zoo.cfg 配置运行时的基本参数，如 tickTime、dataDir、clientPort 等参数
  2. 创建并启动历史文件清理器： DatadirCleanupManager#start。对事务日志和快照数据文件进行定时清理。
  3. 判断是否是集群模式： QuorumPeerConfig#isDistributed

2.1. 集群模式

是集群模式则调用 QuorumPeerMain#runFromConfig

  1. 开启集群模式： QuorumPeerMain#runFromConfig
  2. 创建并配置 ServerCnxnFactory：
    调用 ServerCnxnFactory#createFactory () 创建 ServerCnxnFactory。
    调用 ServerCnxnFactory#configure (java.net.InetSocketAddress, int, int, boolean) 配置 ServerCnxnFactory。
  3. 获取 QuorumPeer 并设置相关组件：
    调用 QuorumPeerMain#getQuorumPeer 获取 QuorumPeer。其父类继承了 Thread
    调用 QuorumPeer#setTxnFactory 设置数据管理器
    调用 QuorumPeer#setZKDatabase 设置 zkDataBase
    调用 QuorumPeer#initialize 进行初始化
  4. 启动服务： QuorumPeer#start。
    1. 恢复本地数据：QuorumPeer#loadDataBase
    2. 启动主线程：QuorumPeer#startServerCnxnFactory
    3. 初始化 Leader 选举：QuorumPeer#startLeaderElection。创建选举环境，启动相关线程
    1. 创建选给自身的选票
    2. 初始化选举算法：QuorumPeer#createElectionAlgorithm (electionType)
      1. 开启监听：QuorumCnxManager.Listener listener = qcm.listener; listener.start();。
      2. 开启选举：FastLeaderElection#start
  4. 启动 QuorumPeer：Thread#start，调用其 run() 方法。一直循环判断状态
     1. 节点状态为 LOOKING：调用 lookForLeader() 方法。`setCurrentVote(makeLEStrategy().lookForLeader())`。进行选举
     2. 节点状态为 OBSERVING：设置当前节点启动模式为 Observer，调用 Observer#observeLeader 与 Leader 节点进行数据同步
     3. 节点状态为 FOLLOWER：设置当前节点启动模式为 Follower，调用 Follower#followLeader 与 Leader 节点进行数据同步
     4. 节点状态为 Leader：设置当前节点启动模式为 Leader，调用 Leader#lead 发送自己是 Leader 的通知

2.2. 单机模式

是单机模式则调用 ZooKeeperServerMain#main：把启动工作委派给 ZooKeeperServerMain 类。调用 ZooKeeperServerMain#initializeAndRun

  1. 重新解析配置文件： ServerConfig#parse (java.lang.String)。创建服务配置对象，重新解析
  2. 运行服务： ZooKeeperServerMain#runFromConfig
  3. 创建数据管理器： new FileTxnSnapLog(config.dataLogDir, config.dataDir)
  4. 创建 Server 实例： new ZooKeeperServer()。
    Zookeeper 服务器首先会进行服务器实例的创建
    然后对该服务器实例进行初始化，包括连接器、内存数据库、请求处理器等组件的初始化
  5. 创建 admin 服务： AdminServerFactory#createAdminServer。用于接收请求（创建 jetty 服务）
  6. 创建并配置 ServerCnxnFactory：
    调用 ServerCnxnFactory#createFactory () 负责客户端与服务器的连接
    调用 ServerCnxnFactory#configure (java.net.InetSocketAddress, int, int, boolean) 配置 ServerCnxnFactory
  7. 启动服务： ServerCnxnFactory#startup(ZooKeeperServer)
    1. 启动相关线程：NIOServerCnxnFactory#startxup
      1. new WorkerService("NIOWorker", numWorkerThreads, false)：初始化 worker 线程池
  2. 开启所有 SelectorThread 线程，用于处理客户端请求
  3. 启动 acceptThread 线程，用于处理接收连接进行事件
  4. 启动 expirerThread 线程，用于处理过期连接

  2.  加载数据到 zkDataBase：ZooKeeperServer#startdata。ZooKeeperServer#loadData：加载磁盘上已经存储的数据
  3.  ZooKeeperServer#startup：
     1.  初始化 Session 追踪器：ZooKeeperServer#createSessionTracker
     2.  启动 Session 追踪器：ZooKeeperServer#startSessionTracker
     3.  建立请求处理链路：ZooKeeperServer#setupRequestProcessors

1
2
3
4
5
6
7
protected void setupRequestProcessors() {
    RequestProcessor finalProcessor = new FinalRequestProcessor(this);
    RequestProcessor syncProcessor = new SyncRequestProcessor(this, finalProcessor);
    ((SyncRequestProcessor) syncProcessor).start();
    firstProcessor = new PrepRequestProcessor(this, syncProcessor);
    ((PrepRequestProcessor) firstProcessor).start();
}
     4.  注册 JMX：ZooKeeperServer#registerJMX

3. Leader 选举

1
2
3
4
5
6
public interface Election {
    // 寻找 Leader
    Vote lookForLeader() throws InterruptedException;
    // 关闭服务端之间的连接
    void shutdown();
}

选举类图：

FastLeaderElection#lookForLeader：

  1. 更新时钟： logicalclock.incrementAndGet()。logicalclock 为 AtomicLong 类型。
  2. 初始化选票为自身的选票（myid，zxid，epoch）： FastLeaderElection#updateProposal(long leader, long zxid, long epoch)
  3. 发送选票： FastLeaderElection#sendNotifications。将选票信息封装成 ToSend 对象，由 workerSender（LinkedBlockingQueue）发送出去
  4. （循环）判断是否为 LOOKING 状态
    1. 接收外部投票： Notification n = recvqueue.poll(notTimeout, TimeUnit.MILLISECONDS)。每台服务器会不断的从 recvqueue 中获取外部投票
    2. 处理接收到的投票（选票 PK）
    3. 接收到的投票的 epoch > 当前投票的 epoch 时：n.electionEpoch > logicalclock.get()
      1. 更新 epoch（选举轮次）为接收到的外部投票的 epoch：logicalclock.set(n.electionEpoch)
      2. 清空之前所有已经收到的投票：recvset.clear()。recvset（HashMap<Long, Vote>，意在收集本轮收到的选票）
      3. 选票 PK：用 FastLeaderElection#totalOrderPredicate (long newId, long newZxid, long newEpoch, long curId, long curZxid, long curEpoch) 方法判断。返回 true 则更新为接收到的选票，false 则更新为当前自身生成的选票。
      此次 PK 为 接收到的外部选票 与 自身生成的选票（myid，zxid，epoch） 之间的 PK。
      • newEpoch > curEpoch：更新为接收到的选票
      • newEpoch == curEpoch && newZxid > curZxid：更新为接收到的选票
      • newEpoch == curEpoch && newZxid == curZxid && newId > curId：更新为接收到的选票
      • 其余情况更新为当前自身生成的选票

依然用 FastLeaderElection#updateProposal 方法更新选票

     4.  发送更新完的选票：FastLeaderElection#sendNotifications
  1.  接收到的投票的 epoch < 当前投票的 epoch 时：忽略
  2.  接收到的投票的 epoch == 当前投票的 epoch 时：
     1.  FastLeaderElection#totalOrderPredicate 选票 PK，与第一种情况类似，返回 true 则更新为接收到的选票，false 则更新为当前持有的选票。<br />此次 PK 为 **接收到的外部选票** 与 **当前持有的选票** 之间的 PK。
     2.  发送更新完的选票：FastLeaderElection#sendNotifications
  1. 记录选票： 记录收到的选票到 Map 中 recvset.put(n.sid, new Vote(n.leader, n.zxid, n.electionEpoch, n.peerEpoch))
  2. 统计选票： 判断当前 Server 收到的票数是否可以结束选举
    1. 遍历 recvset 中的所有投票信息，将等于当前投票的 <sid, vote> 放入 voteSet 中
    2. 统计投票：SyncedLearnerTracker#hasAllQuorums。查看投给某个 sid（myid） 的票数是否超过一半，过半则更新服务器状态
