1. 概述

Zookeeper 使用⼀个单⼀的主进程来接收并处理客户端的所有事务请求

并采用 ZAB （ Zookeeper Atomic Broadcast，原子广播协议），将服务器数据的状态变更以事务 Proposal 的形式广播到所有的副本进程中

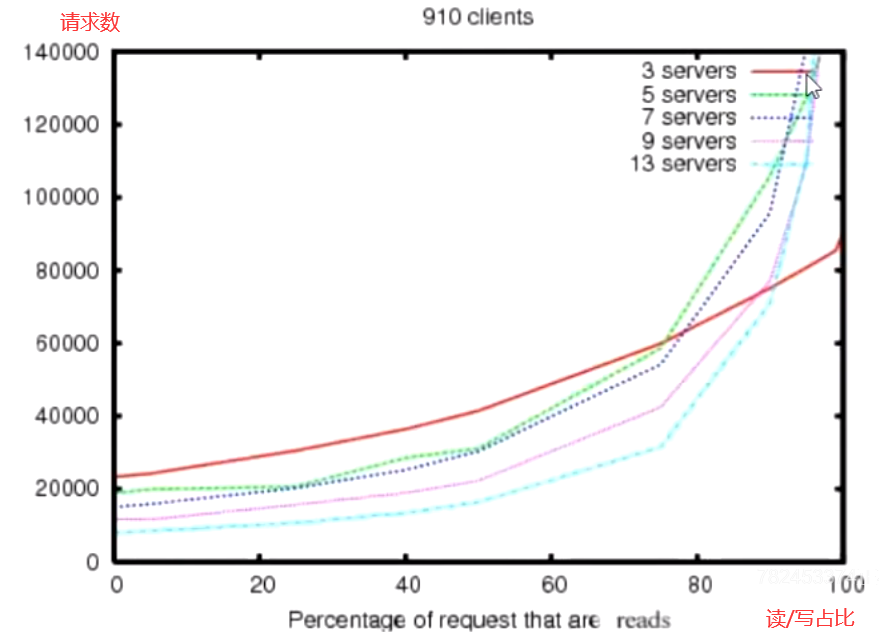

读写请求官方压测：

3888 端口通信模型：
任何两个节点都互通

2. 恢复模式（选 Master + 数据同步）

官方压测 200ms 恢复

步骤：

  1. Leader 选举过程： Leader 与过半 Follower 失去联系，Follower 服务器都会将自己的服务器状态变更为 LOOKING，并进⼊ Leader 选举过程。
  2. 数据同步： ZAB 会选举产生新的 Leader 服务器，然后有过半（防止脑裂）的机器与该 Leader 服务器完成了数据同步之后会退出恢复模式。

注意的问题：

  • ZAB 协议需要确保那些已经在 Leader 上提交的事务最终被所有服务器都提交
  • ZAB 协议需要确保丢弃那些只在 Leader 上被提出但尚未发出的事务

ZAB 保证新选举出来的 Leader 服务器拥有集群中所有机器最高编号（即 ZXID 最大）事务 Id 的 Proposal 来解决上述问题

2.1. Leader 选举

Leader 所在的机器挂了或者失去大多数的 Follower 会进入恢复模式，进行新⼀轮的 Leader 选举。
服务器运行期间的 Leader 选举和启动时期的 Leader 选举基本过程是⼀致的。

选举算法：
通过 zoo.cfg 配置文件中的 electionAlg 属性指定（0-3）
FastLeaderElection 算法（值为 3。TCP 实现，zk 3.4.0 之后只保留了该算法，废弃了 0-2）

过程：

  1. 每个 Server 会将自身的（myid，ZXID）发送给集群以便通知其他 Server 自己的选择。

    这是投给自己的票，因为此时还不知道其他 Server 的状态。例如 Server1 的 myid 为 1，ZXID 为 0，则发送（1, 0）

  2. 接受来自各个服务器的投票

  3. 集群的每个服务器收到投票后，判断该投票的有效性，如检查是否是本轮投票、是否来⾃ LOOKING 状态的服务器。

  4. 针对每⼀个投票，服务器都需要将别人的投票和自己的投票进行选择，以确定是否变更投票

    • 比较 ZXID：如果接收到的投票的 ZXID 比自己的大，则当前 Server 认可收到的投票，并再次将该投票发送出去。反之，若接收到的投票的 ZXID 比自己的小，则不做任何操作
    • 比较 myid：如果 ZXID 相同则比较 myid。myid 较⼤的投票会被认可并再次发送出去。反之，若接收到的 myid 比自己的小，则不做任何操作

  5. 统计投票
    Server 都接收到其他 Server 的变更投票后会开始统计投票，如果一台 Server 中相同的投票超过半数则该投票对应的 myid 的 Server 成为 Leader。

    为什么过半机制中是大于，而不是大于等于。就是为了防止脑裂

  6. 改变服务器状态
    ⼀旦确定了 Leader，每个服务器就会更新⾃⼰的状态：如果是 Follower，那么就变更为 FOLLOWING，如果是 Leader，那么就变更为 LEADING。

2.2. 数据同步

数据同步消息方式：

消息类型 发送方向 说明
DIFF Leader -> Learner 通知 Learner 即将与 Learner 进行增量方式的数据同步
TRUNC Leader -> Learner 触发 Learner 进行其内存数据库的回滚操作
SNAP Leader -> Learner 通知 Learner 即将与 Learner 进行全量方式的数据同步
UPTODATE Leader -> Learner 通知 Learner 已完成数据同步，可对外提供服务

服务器初始化消息类型：

消息类型 发送方向 说明
OBSERVERINFO Observer -> Leader Observer 启动时发送自身的（myid，zxid）给 Leader，用于向 Leader 表明角色并注册自己
FOLLOWERINFO Follower -> Leader Follower 启动时发送自身的（myid，zxid）给 Leader，用于向 Leader 表明角色并注册自己
LEADERINFO Leader -> Learner Leader 接收到来自 Learner 的上述两类消息后会将当前 Leader 的 epoch 发送 Learner
ACKEPOCH Learner -> Leader Learner 收到 LEADERINFO 消息后会将自己最新的 zxid 和 epoch 发送给 Leader
NEWLEAEDER Leader -> Learner 足够多的 Follower 连上 Leader 或完成数据同步后，Leader 会向 Learner 发送当前 Leader 最新的 zxid

过程：

  1. Leader 加载快照： 重新加载本地磁盘上的数据快照至内存，并从日志文件中取出快照之后的所有事务操作，逐条应用至内存，并添加到已提交事务缓存 commitedProposals。

    这样能保证日志文件中的事务操作，必定会应用到 leader 的内存数据库中。

  2. 确定同步方式：

  3. 获取 Learner 发送的 OBSERVERINFO/FOLLOWERINFO 信息（myid，zxid），即 id 和已提交过的最大消息 zxid。

  4. 用 Learner 的最大 zxid 与 Leader 提交过的消息（commitedProposals）中的最小 zxid（min_zxid）和最大 zxid（max_zxid）分别作比对，确定采用哪种同步方式（DIFF 同步、TRUNC+DIFF 同步、SNAP 同步）。
    - 如果该 zxid 介于 min_zxid 与 max_zxid 之间，但又不存在于 commitedProposals 中时，说明该 zxid 对应的事务需要 TRUNC 回滚
    - 如果该 zxid 介于 min_zxid 与 max_zxid 之间且存在于 commitedProposals 中，则 Leader 需要将 zxid+1~max_zxid 间所有事务同步给 Learner（DIFF）
    - 如果该 zxid == max_zxid，说明已经完全同步了

  5. 数据同步： Leader 主动向所有 Learner 发送同步数据消息，每个 Learner 有自己的发送队列。
    同步结束时，Leader 会向 Learner 发送 NEWLEADER 消息，同时 Learner 会反馈一个 ACK。当 Leader 接收到来自 Learner 的 ACK 消息后，就认为当前 Learner 已经完成了数据同步，然后进入 等待是否过半阶段。

  6. 同步完成： 当 Leader 统计到收到了一半已上的 ACK 时，会向所有已经完成数据同步的 Learner 发送一个 UPTODATE 消息，用来通知 Learner 集群已经完成了数据同步，可以对外服务了。

3. 广播模式（事务操作节点同步）

原子广播协议特性：

  • 原子性：要么成功，要么失败，不存在中间状态。（队列 + 2PC 实现）
  • 广播：Leader 通知所有节点进行操作

有过半的 Follower 服务器完成了和 Leader 服务器的数据同步，那么就会进⼊消息⼴播模式。
扩容加入的新服务器会与 Leader 进行数据同步然后参与到消息⼴播流程中

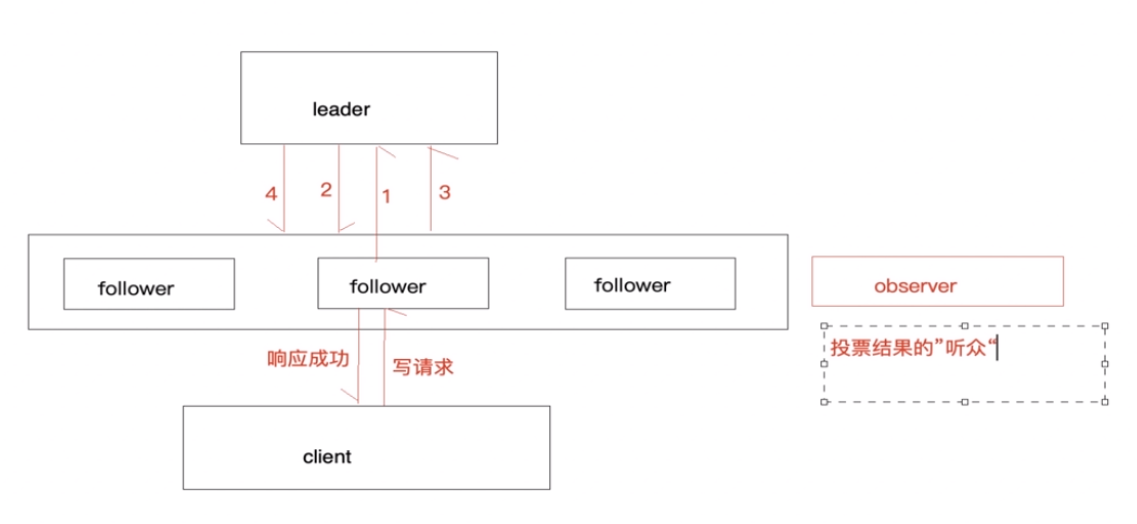

Leader/Follower/Observer 都可直接处理读请求，从本地内存中读取数据并返回给客户端即可。

  1. 转发请求： Follower 接收到写请求后会转发给 Leader 来处理
  2. 发送事务消息： Leader 接收到写请求后会把该写请求转换成带有各种状态的事务，并会分配给 Proposal 一个单调递增的唯一 id（zxid）。然后 Leader 会将广播的事务 Proposal 依次添加到 发送队列 中，并且根据 FIFO 策略进行消息发送。保证最终一致性
  3. 返回应答： 每⼀个 Follower 接收到这个事务 Proposal 之后，都会将其以事务日志的形式写入到本地磁盘中去，然后向 Leader 返回 Ack 进行投票。Observer 不参与投票
  4. 提交事务： Leader 接收到超过半数 Ack，会给所有的 Follower 广播⼀个 COMMIT 消息进行事务提交，给所有的 Observer 广播 INFORM 消息进行提交，同时 Leader 也会进行事务提交

随着 zookeeper 的集群机器增多，读请求的吞吐会提高但是写请求的吞吐会下降。

4. ZAB 与 Paxos 的异同

相同点：

  • 都存在⼀个类似于 Leader 进程的角色，由其负责协调多个 Follower 进程的运行
  • Leader 进程都会等待超过半数的 Follower 做出正确的反馈后，才会将⼀个提议进行提交
  • 在 ZAB 协议中，每个 Proposal 中都包含了⼀个 epoch 值，用来代表当前的 Leader 周期。在 Paxos 算法中为 Ballot

不同点： ZAB 协议主要⽤于构建⼀个⾼可⽤的分布式数据主备系统，Paxos 算法则⽤于构建⼀个分布式的⼀致性状态机系统

  • Paxos 算法中，新选举产⽣的主进程会进⾏两个阶段的⼯作，第⼀阶段称为读阶段，新的主进程和其他进程通信来收集主进程提出的提议，并将它们提交。第⼆阶段称为写阶段，当前主进程开始提出自己的提议。
  • ZAB 协议在 Paxos 基础上添加了同步阶段。新选出的 Leader 会确保存在过半的 Follower 提交
    了之前接收到的所有事务 Proposal。这⼀同步阶段的引入，能够有效地保证 Leader 在新的周期中提出事务 Proposal 之前，所有的进程都已经完成了对之前所有事务 Proposal 的提交
